小型烫金机和温度控制仪安装时有哪些注意事项?

2019-12-13 09:50:51 发布者:烫金机
分享:
1664

  小型烫金机和温度控制仪安装时有哪些注意事项?小型烫金机在工作需要与温度控制仪安装到一起,来进行温度的调节控制,但是小型烫金机和温度控制仪安装时有很多的细节注意事项的,今天小编就带大家了解一下。

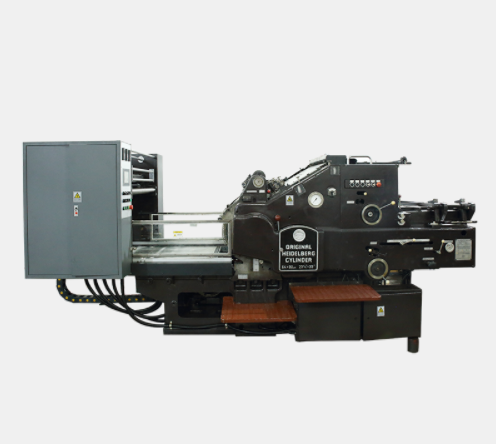

小型烫金机


  烫金机的烫金原理是通过一定的温度、压力,利用色箔将烫饰版上的图案、文字瞬间转附着在塑胶表面上。烫金必备的条件是温度、压力、色箔、烫饰版。其中,锌烫饰版加工容易,但耐温度低,适用于量小的烫金产品。铜烫饰版牢固,耐温度较高(120~180qC),适用大量、压深之烫金,比较耐用。一般色箔由PE膜、脱离剂、涂色层、粘着剂、附着剂五层组成。色箔的厚度一般在6-35um范围,商标烫金宜选用12u左右色箔烫饰。色箔厚烫饰字体较模糊,色箔薄烫饰字体比较清楚。


  小型烫金机可用于铜锌版烫印,亦可用于活字版烫印。机器小巧玲珑,操作方便,售价低廉,应用广泛。在印刷、工艺品等小商品生产行业有着广泛应用。小型烫金机也可以根据烫金的需要自己进行机械加工制造,利用脚踏方式对烫件施加压力。其配套的电器安装线路也比较简单,但如果电器安装接线有误,就容易引起设备损坏和触电事故,所以,要认真地对待烫金机温度控制仪等电器组件的安装接线工作。


  一般每台小型烫金机需用一台TE-01温度控制仪,二支埋入式单头电热管,一只线圈电压为220V^C的小型大功率JQX-10F(T)继电器,配套一个JQV-10F(T)继电器接线座子。


  TE-01温度控制仪(面板图见图3)是关键电器,应该购买正规产品。不能购买三无产品。TE-01温度控制仪主要技术参数:(1)精度:2.5级;(2)调节规律:二位式或时间比例式:(3)温度范围:0-300/400;(4)输出方式:继电器(J1)AC220V3A阻性;(5)电源:


  AC220\U380V50/60Hz;(6)外形尺寸:48×48x150mm;安装孑L尺寸:45×45mm。在购买时要认清与温度控制仪配套的温度传感器型号,即要认清热电阻或热电偶的分度号是否与TE-01配套。TE-01常用配套的热电阻与热电偶的参数表见下表。


  埋入式单头电热管可选用高密度单头电热管,工作温度≤450C,电压选择:36-250V。电热管的直径与功率应根据烫金饰版的大小来选择,一般选用电压为220V的φ10mm,50w功率的电热管。继电器接线座子选用与JQX-10F配套的11孔(T型)座子,不要用(Q型)的,其插脚位置不同。


小型烫金机


  全部核对正确后,通电试验,先将温度控制仪的温度设置在50℃,温度控制仪上的绿色指示灯应点亮(内部J1吸合),K1吸合,电热管处于加热状态,当加热温度升到50℃时,应听到内部继电器Jl释放的的声音,绿灯熄灭,红色指示灯点亮,K1释放,表示加热温度达到设定值,加热管断电。这时就可以试生产烫金产品,调整烫金的最佳温度和适当压力,以得到最好的烫金效果。如果烫金加工速度达不到要求,升温较慢,那么就要增加加热管的功率,提高加热速度。如果烫金太深、有破损现象等,除了施加的压力可能太高外,就是热量太大,应调整温度控制仪降低加热温度,以取得最佳效果和节约用电。


  温度控制仪内部的继电器Jl的触点只能承受220V3A的电阻性负载,触点容量余地较小,这里采用外加继电器Kl来承受加热管的负载,JQX-10F的触点容量达250V10AAC.能够可靠稳定地分别控制二只加热管的电源。


  小型烫金机和温度控制仪安装时有哪些注意事项?以上就是小型烫金机和温度控制仪安装的注意事项,二者是相机结合工作的。
